April 15, 2023

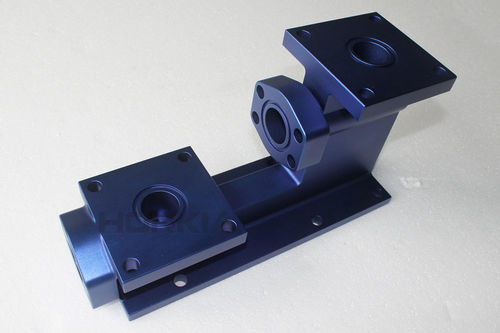

Vista geral do projeto:
Processo de manufatura: Fazer à máquina do CNC
Material: 6061-T6 de alumínio
Dimensões da parte: 390,00 × do × 213,00 130,00 milímetros
Revestimento de superfície: Lixando, rosqueando, azul de anodização
Quantidade e prazo de execução: 1 unidade, 7 dias
O cliente era uma empresa de Austrália que oferece o serviço profissional e soluções projetadas para os sistemas fluidos. Este protótipo foi feito para testar a pressão e o encaixe líquidos antes da produção de baixo volume. Desde dimensões grandes, a estabilidade da forma e a tolerância de trituração eram pontos-chave.
O CNC que faz à máquina partiu geralmente da trituração grosseira por ferramentas de corte grandes para remover rapidamente material indesejável, à trituração fina por ferramentas gradualmente menores. Para um CNC de 3 linhas centrais que mói, o workpiece foi girado manualmente e reposicionado exatamente para moer a peça de lado a lado, tolerância em torno do ± 0.1mm.
Os dispositivos elétricos e os gabaritos foram aplicados geralmente ao assit que mói para a eficiência elevada e a tolerância. Um furo profundo foi furado enquanto era fora da capacidade de trituração. O CNC fez à máquina o protótipo antes do revestimento de superfície. Todas as linhas de corte e rebarbas na superfície moída foram removidas lixando e beadblasting.
O revestimento final da anodização de alumínio. O filme anodizado forneceu o sentimento assim como a corrosão & a resistência de abrasão estéticos à divisória. Geralmente, 6061/6063 e 5052 eram a série comum e preferida do material de alumínio para obter o revestimento de anodização da qualidade.
Uma das aplicações de crescimento rápido e largas do CNC que fazem à máquina hoje é criação de protótipos rápida para suas vantagens de materiais baratos e de alvo, da tolerância apertada assim como de custos de gastos de fabricação geralmente baratos, assim o CNC moeu protótipos entrega um feedback mais seguro e mais econômico na verificação do mecanismo e da força.
